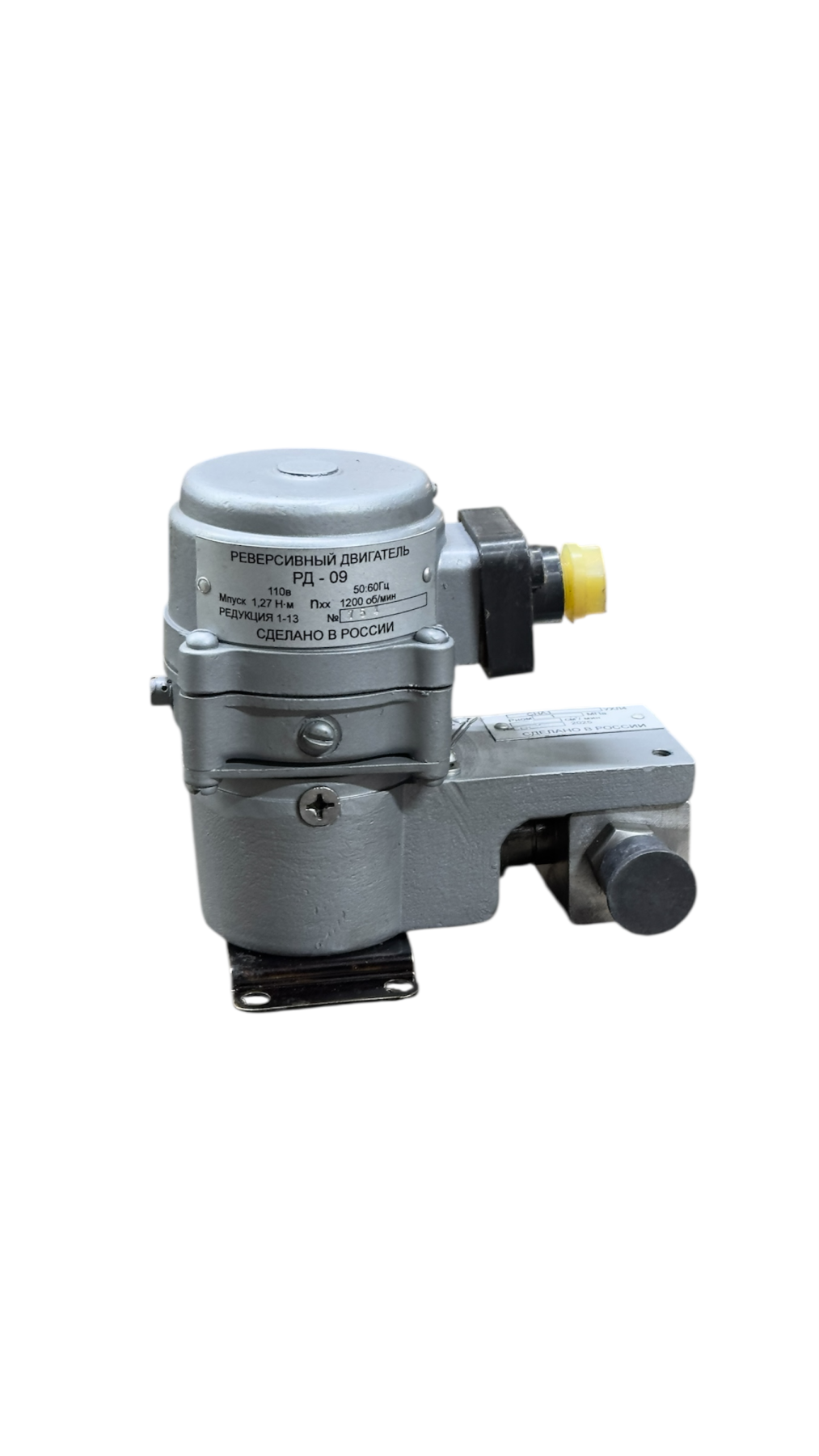

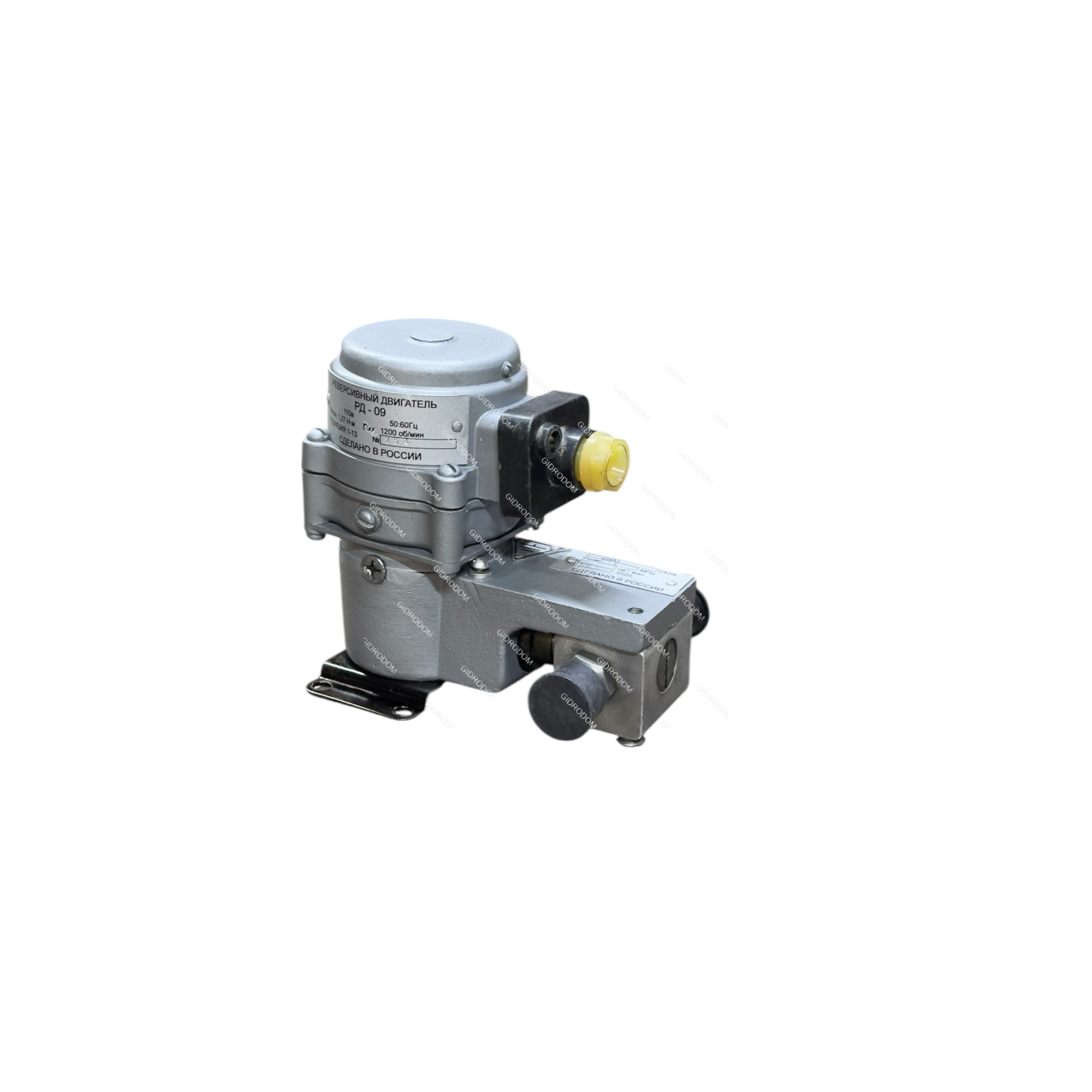

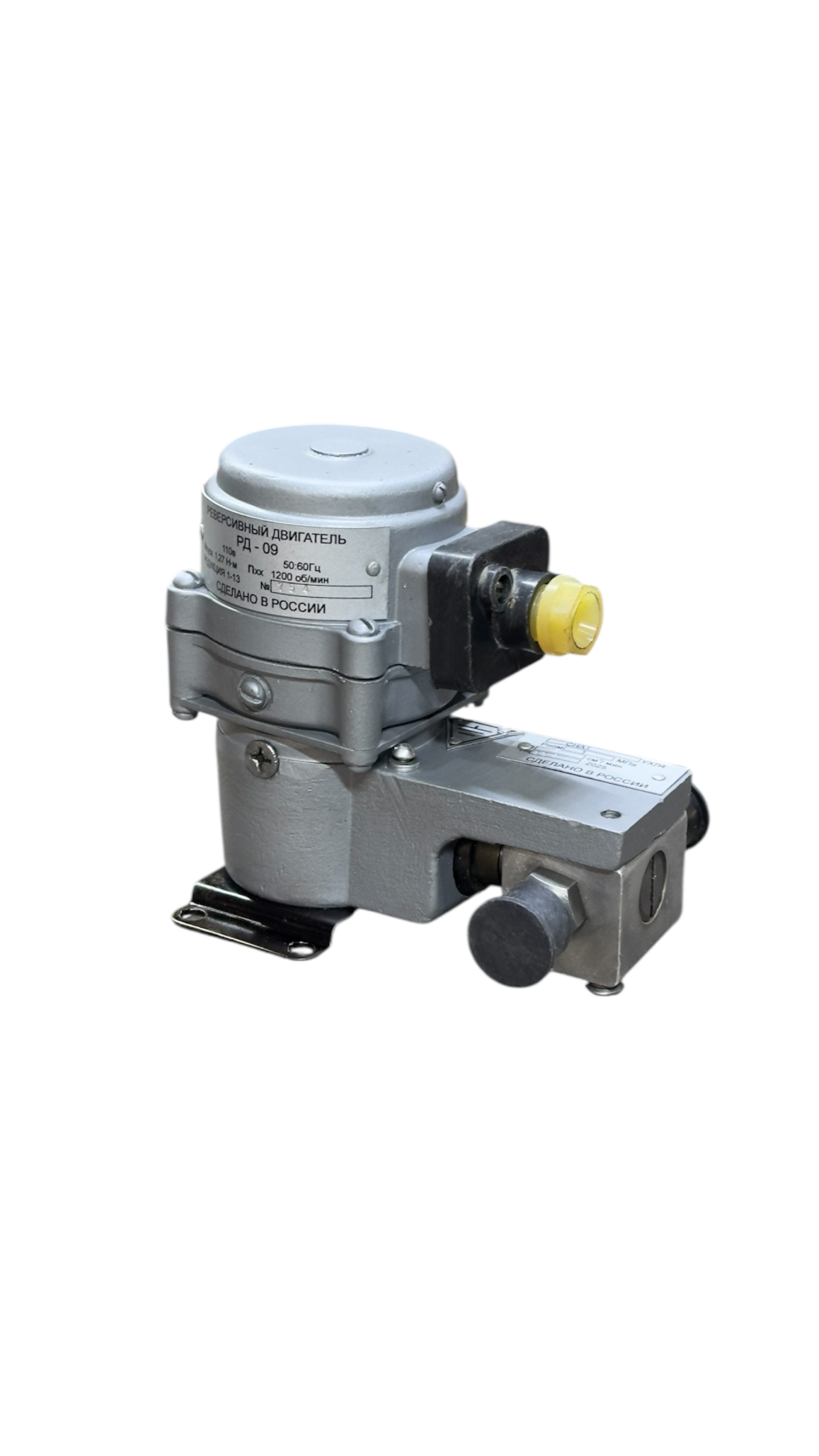

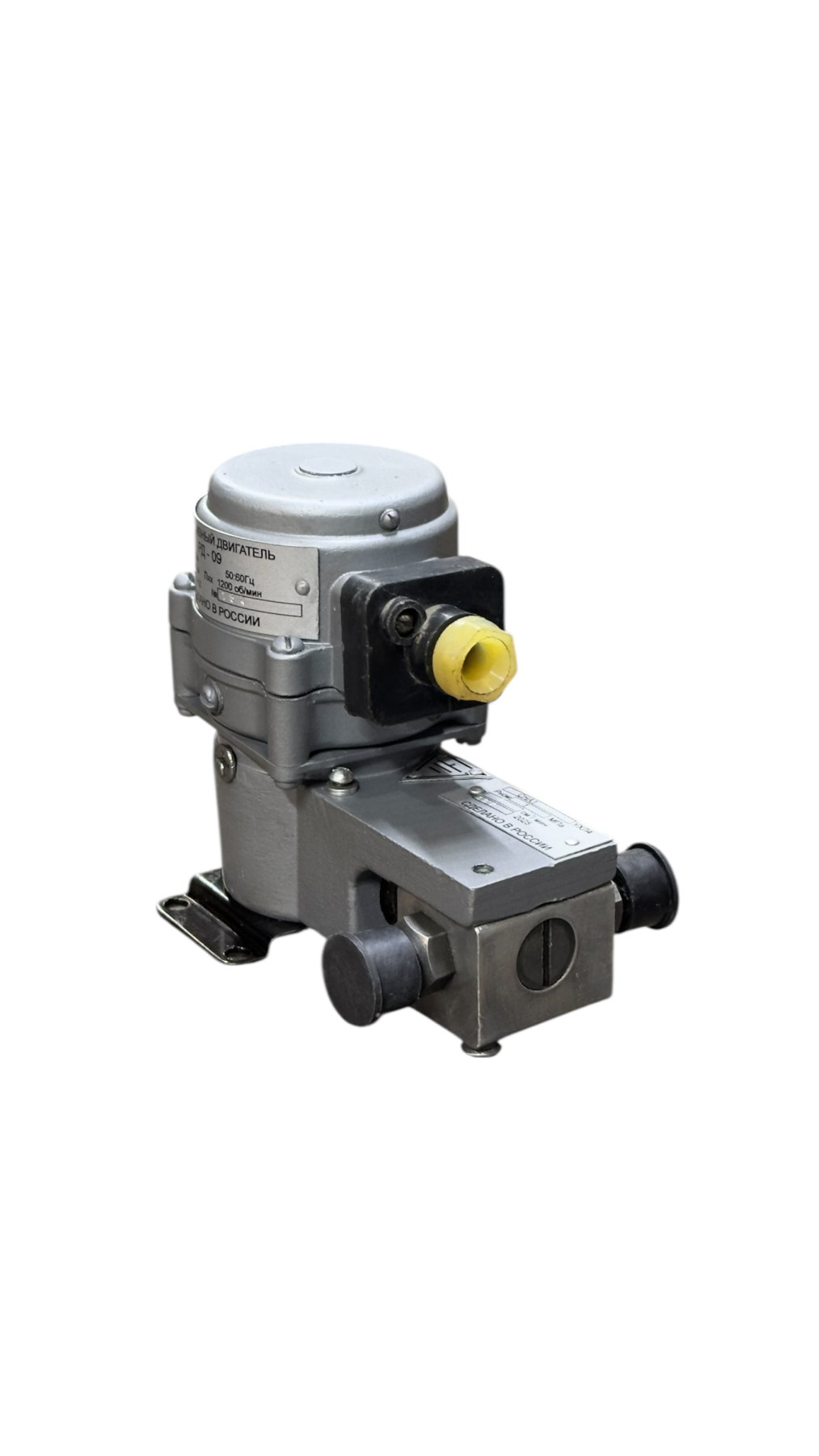

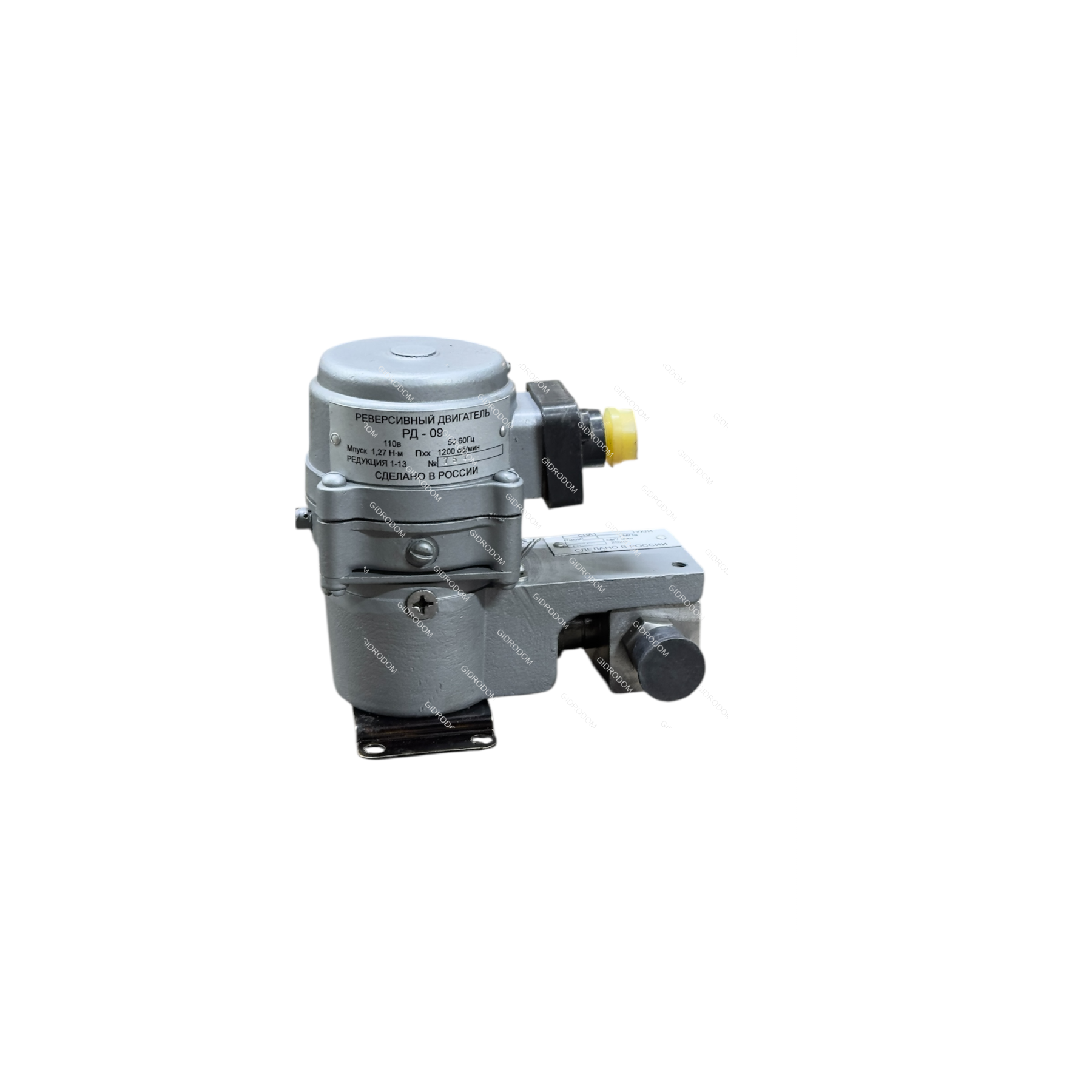

Насос плунжерный (лубрикатор) СНА1-1

Смазочный насосный агрегат СНА1-1 с электроприводом предназначен для подачи жидкого смазочного материала в смазочные системы станков, а также в другие механизмы и машины. Эти агрегаты работают на чистых минеральных маслах кинетической вязкостью 20–400 мм²/с при температуре смазочного материала и окружающей среды 1–40 °С. Масло обязано быть предварительно отфильтровано с минимальной степенью фильтрации не грубее 25 мкм. Класс чистоты масла не ниже 14. Климатическое исполнение и категория размещения смазочных агрегатов для стран с умеренным климатом — УХЛ4, для стран с тропическим климатом — 04.1. Пример условного обозначения смазочного насосного агрегата, рассчитанного на работу в умеренном климате и с категорией размещения 4, следующий: «Агрегат СНА1-1 УХЛ4». Технические данные Основные параметры смазочного насосного агрегата с электроприводом приведены для работы на минеральных маслах вязкостью 70–90 мм²/с при температуре 18–25 °С. Устройство и работа Смазочный насосный агрегат состоит из корпуса 1 (рис. 1), фланца 2, электродвигателя 3, эксцентрика 4, нагнетательного элемента 5 с пружиной 6 и плунжером 7, всасывающего штуцера 8, нагнетательного клапана 9,10 — винта для смазки редуктора, 11 — винта для смазки подшипника. Корпус служит основой для установки всех узлов и деталей.

Под действием вращающегося эксцентрика и пружины плунжер нагнетательного элемента выполняет возвратно-поступательное движение, всасывая смазку через всасывающий штуцер и выталкивая её через нагнетательный клапан. Для ускорения удаления воздуха из подплунжерного пространства допускается подпитка всасывающего трубопровода из резервуара, который расположен выше уровня агрегата.

Установка и подготовка к работе
Убедиться в отсутствии механических повреждений и проверить комплектность смазочного насосного агрегата. До установки агрегат расконсервировать, промыть уайт-спиритом и снять заглушки на штуцерах. Смонтировать агрегат в удобном для осмотра и обслуживания месте. К обработанной вертикальной поверхности агрегата крепить четырьмя болтами M6. При монтаже на вертикальную плоскость клеммная панель на электродвигателе должна находиться наверху. Заземлить агрегат.
