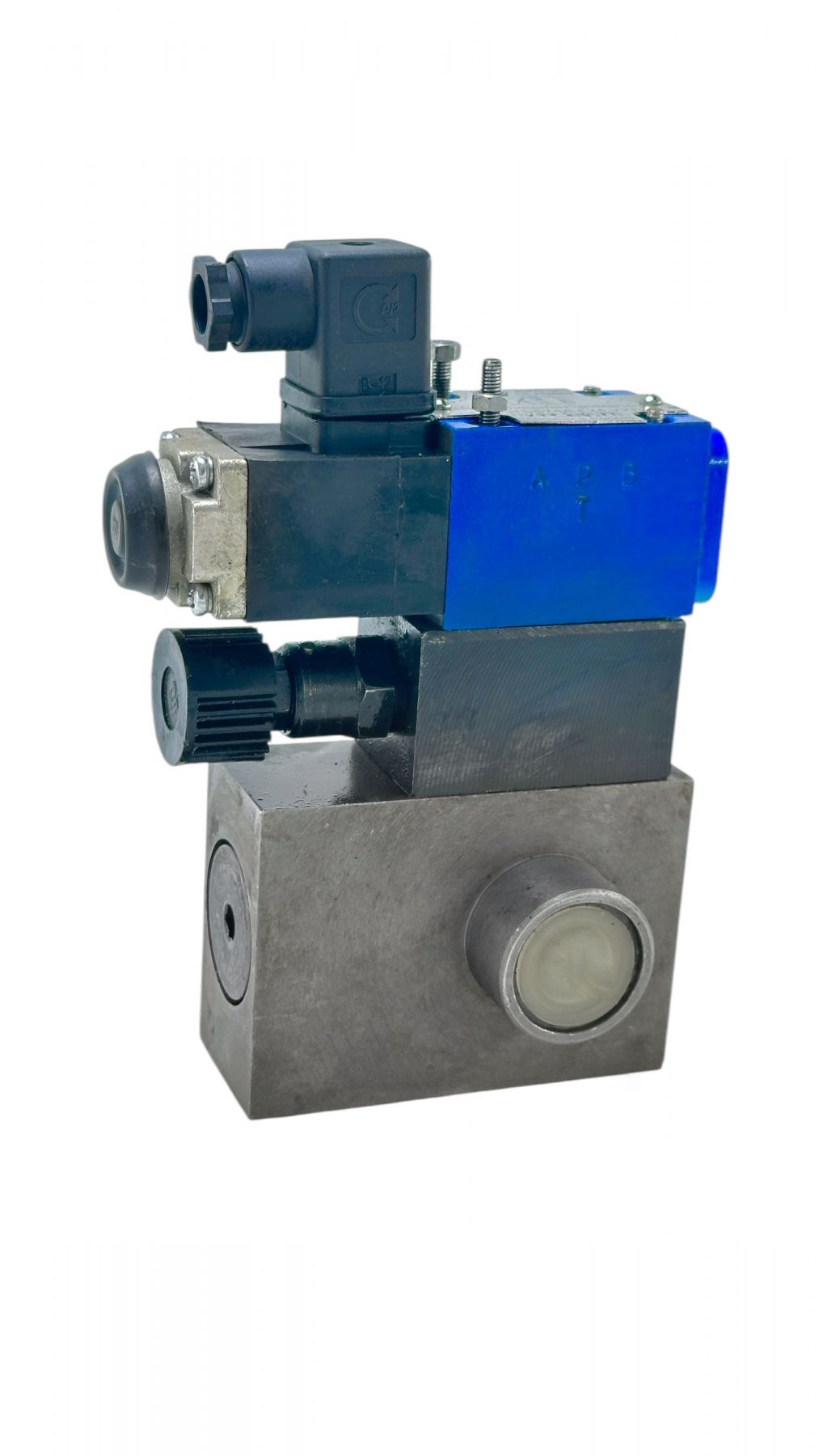

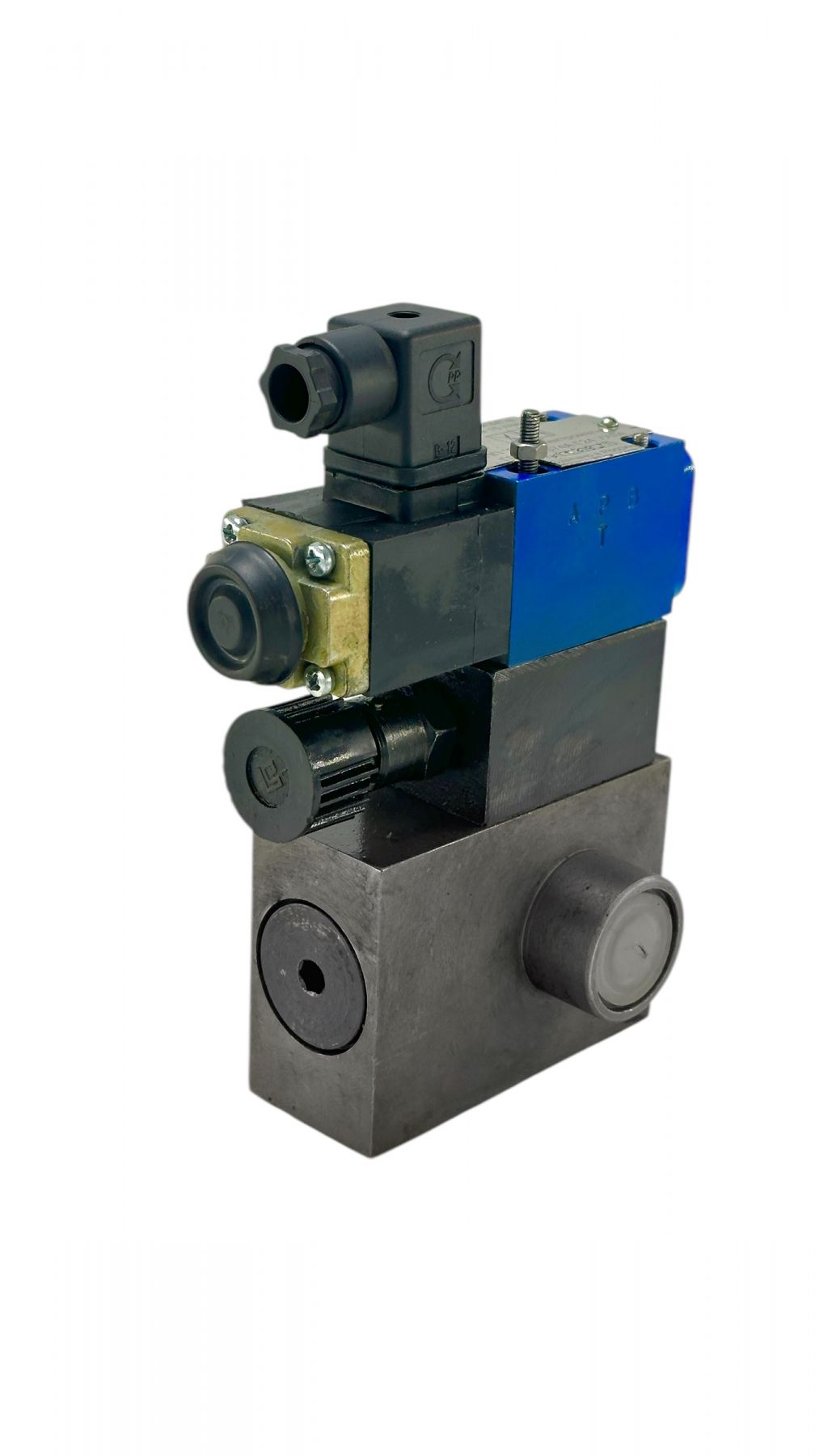

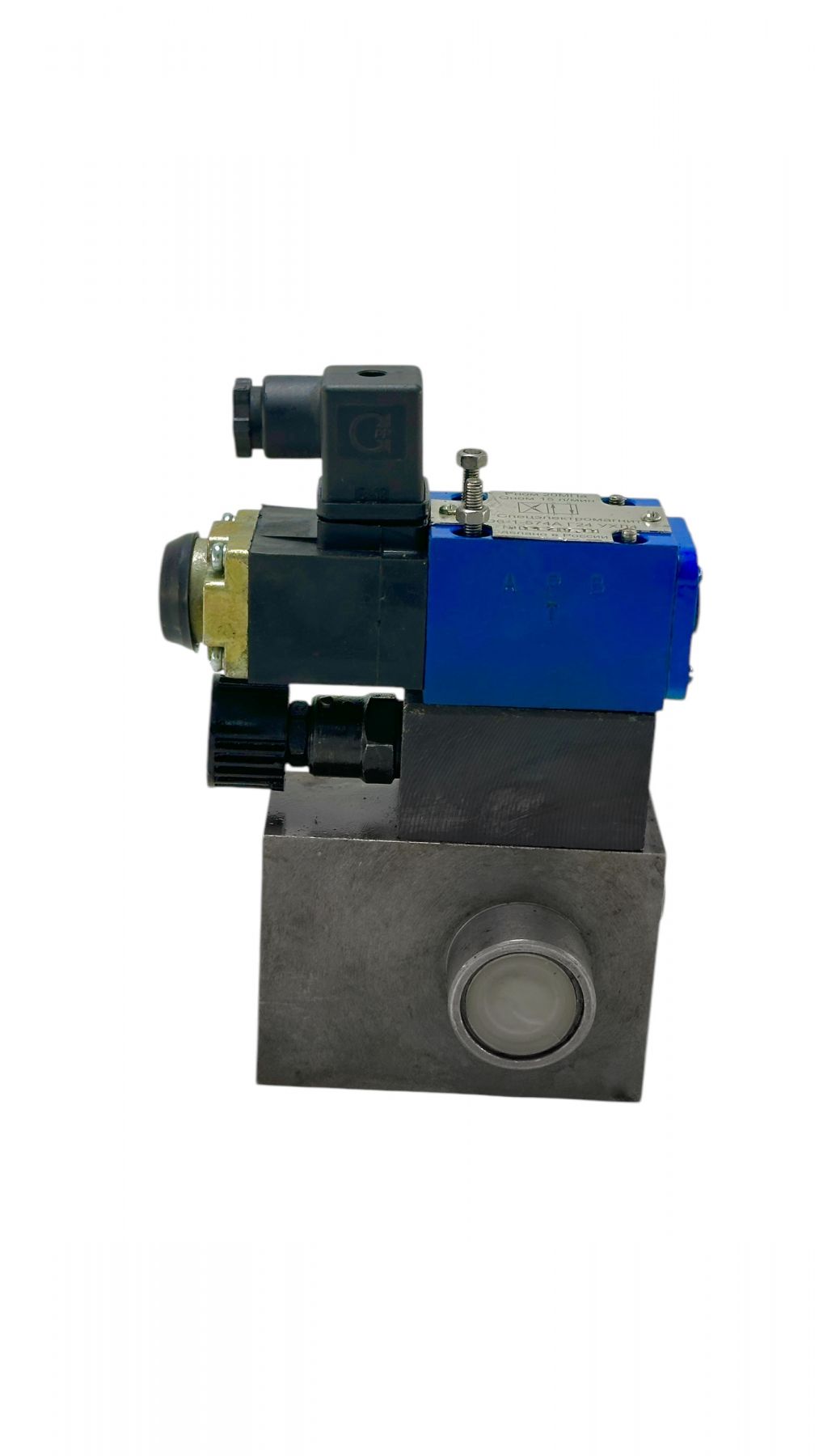

Гидроклапан предохранительный КП10.10Т В220 (10-10-1-11-132)
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Параметр | Значение |
|---|---|
| Условный проход (Dy) | 10 мм |
| Макс. давление настройки | 10 МПа (100 бар) |
| Номинальное давление на входе | 32 МПа (320 бар) |
| Пропускная способность (ном.) | 40 л/мин |
| Пропускная способность (макс.) | 63 л/мин |
| Тип монтажа | Трубный (резьбовое соединение) |
| Напряжение управления | 220В AC (переменный ток) |
| Вид регулировочного устройства | Винт с защитным колпачком (код «1») |
| Тип разгрузки | Электромагнитный пилот |
| Масса | ~4,2 кг |
- 10: Диаметр условного прохода (10 мм).
- 10: Максимальное давление настройки (10 МПа).
- 1: Тип корпуса — трубный.
- 11: Исполнение регулировочного узла (винт).
- 132: Код модификации электромагнитного узла (соответствует 220В).

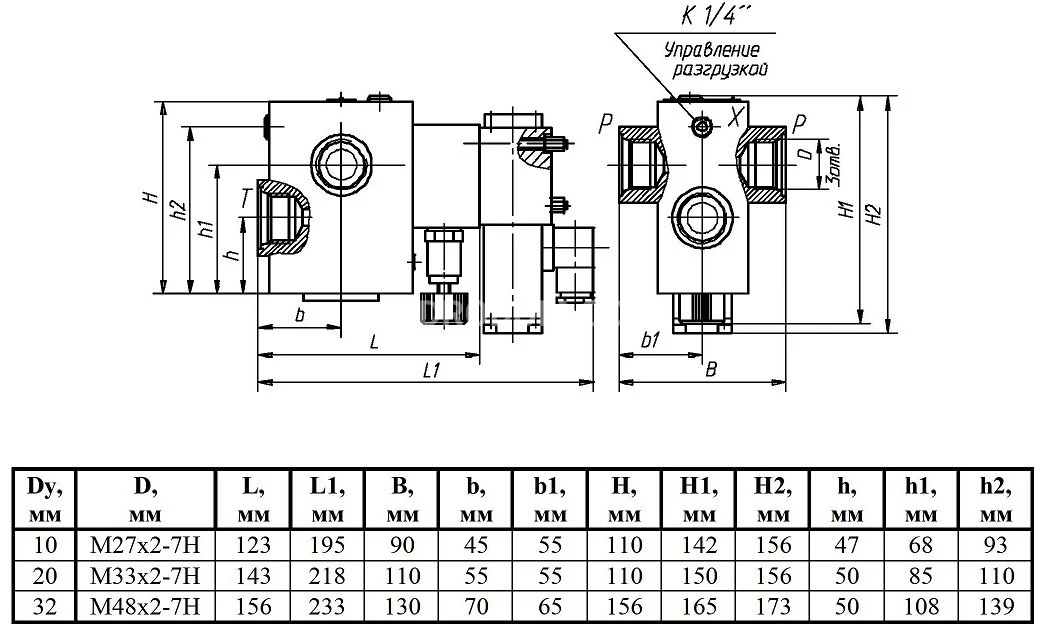

| Линия (Порт) | Размер резьбы | Назначение |
|---|---|---|
| P (Вход) | G ½" (внутренняя) | Линия давления (напор) |
| T (Слив) | G ½" (внутренняя) | Слив в бак |
| X (Дистанц.) | G ¼" (внутренняя) | Дистанционное управление |
- Расстояние между торцами P и T (ширина): ~100–110 мм.
- Крепежные отверстия: Обычно 2 или 4 отверстия под болты М8.
- Межосевое расстояние (крепеж): 60 х 45 мм (стандарт для 10-го габарита).
Гидроклапаны служат для поддержания заданного давления, защиты от его превышения и разгрузки гидросистемы. Они используются в гидроприводах станков, прессов, литейных машин, а также в мобильной технике и другом гидрофицированном оборудовании. Гидроклапаны функционируют на минеральных маслах, очищенных до 12 класса чистоты по ГОСТ 17216-71. Эти устройства являются аппаратами непрямого действия и включают основной и управляющий каскады. Управляющий каскад представлен гидроклапаном давления прямого действия и может быть оснащён гидропилотом для электрического управления разгрузкой. Основной каскад включает затвор с подпружиненным клапаном, который взаимодействует с гильзой. В корпусе устройства предусмотрены отверстия для подвода Р, отвода Т и подвода управления Х.
