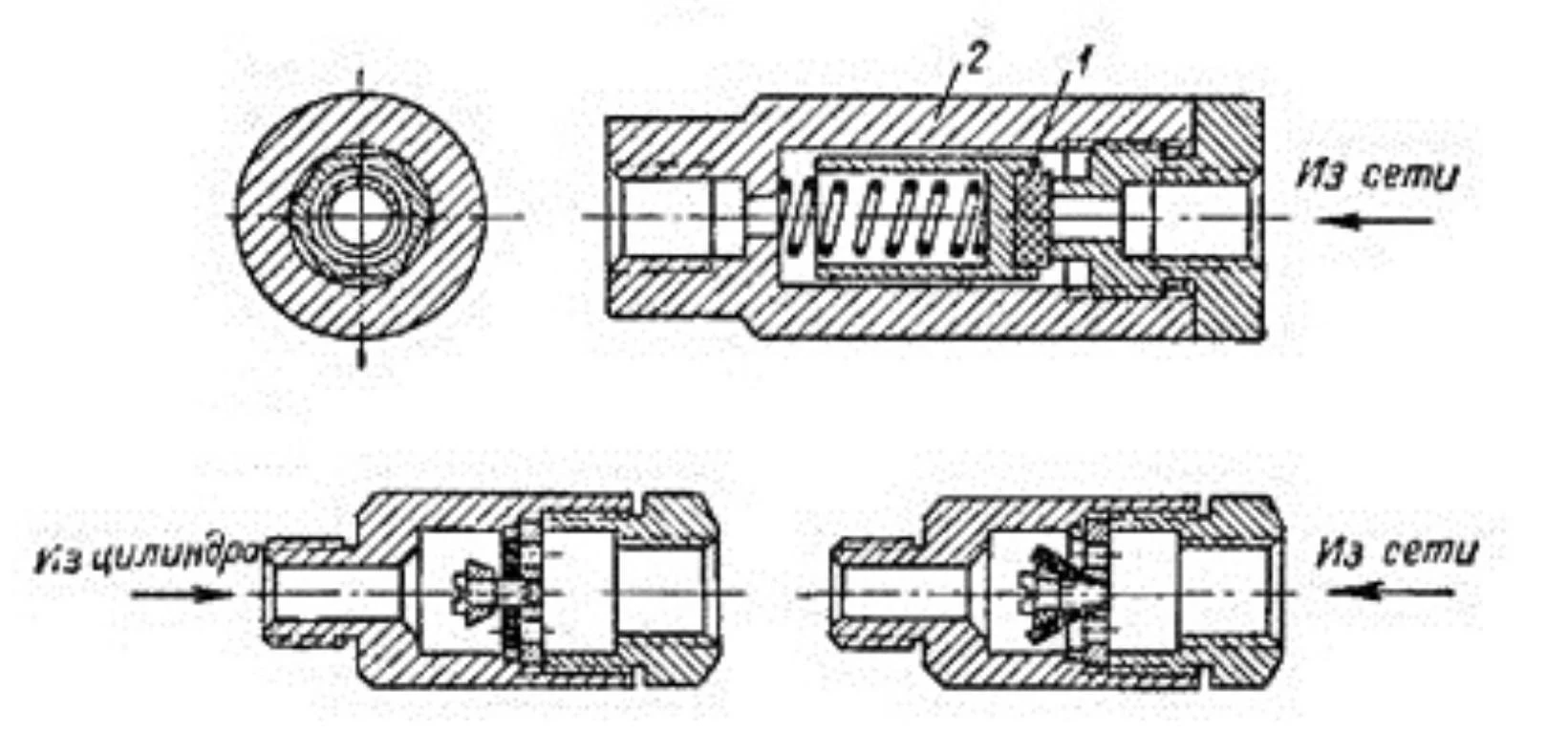

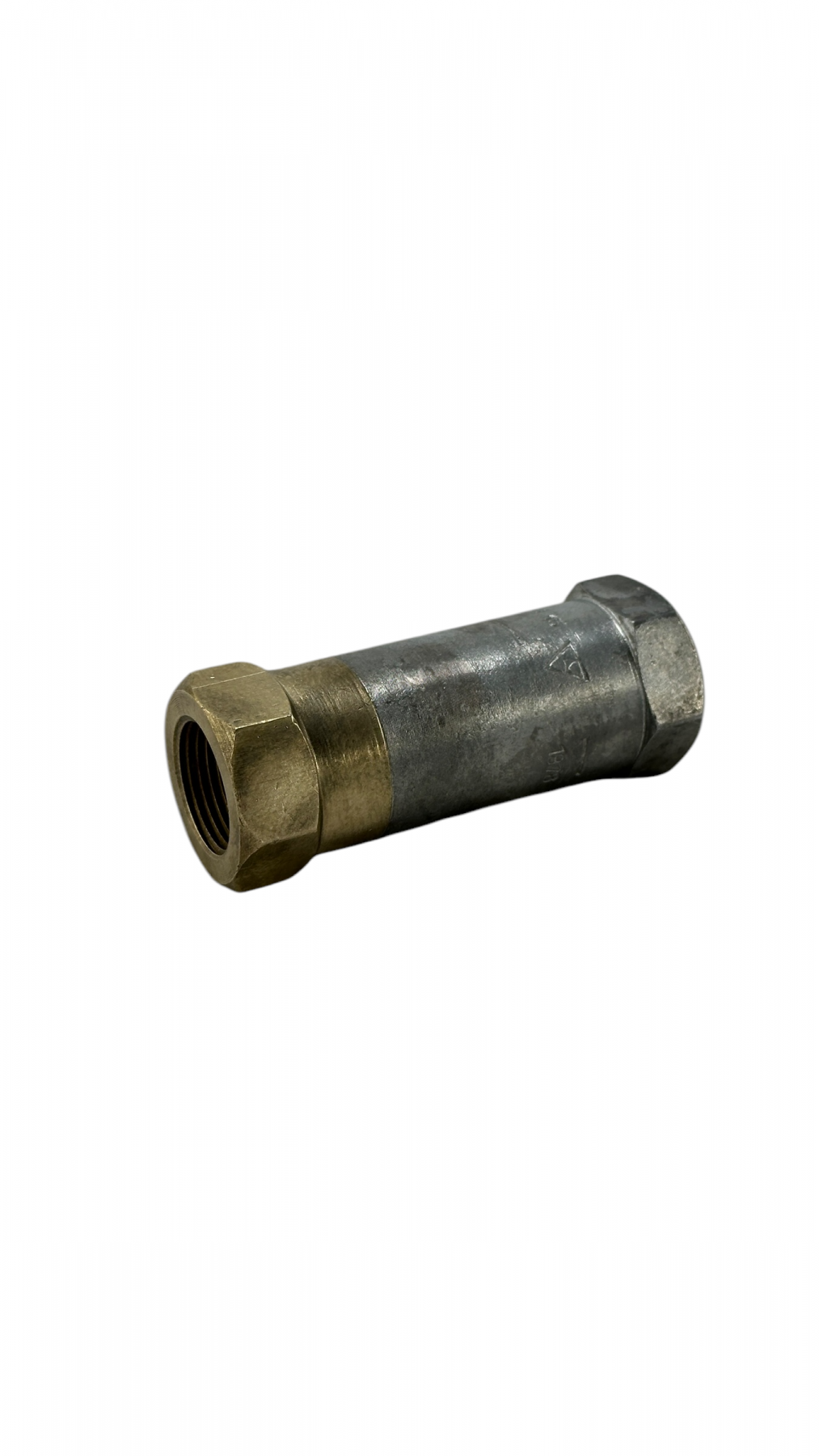

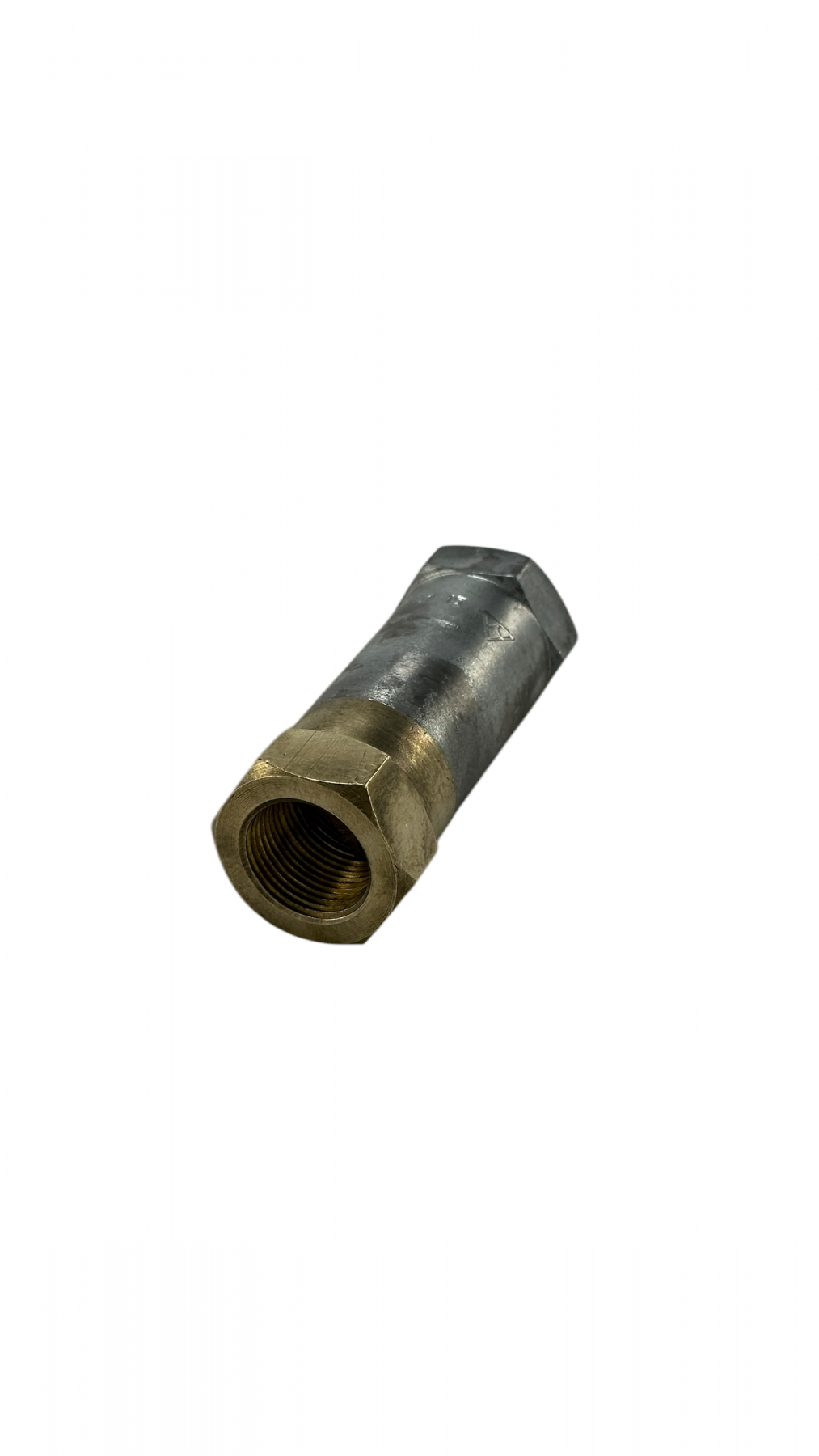

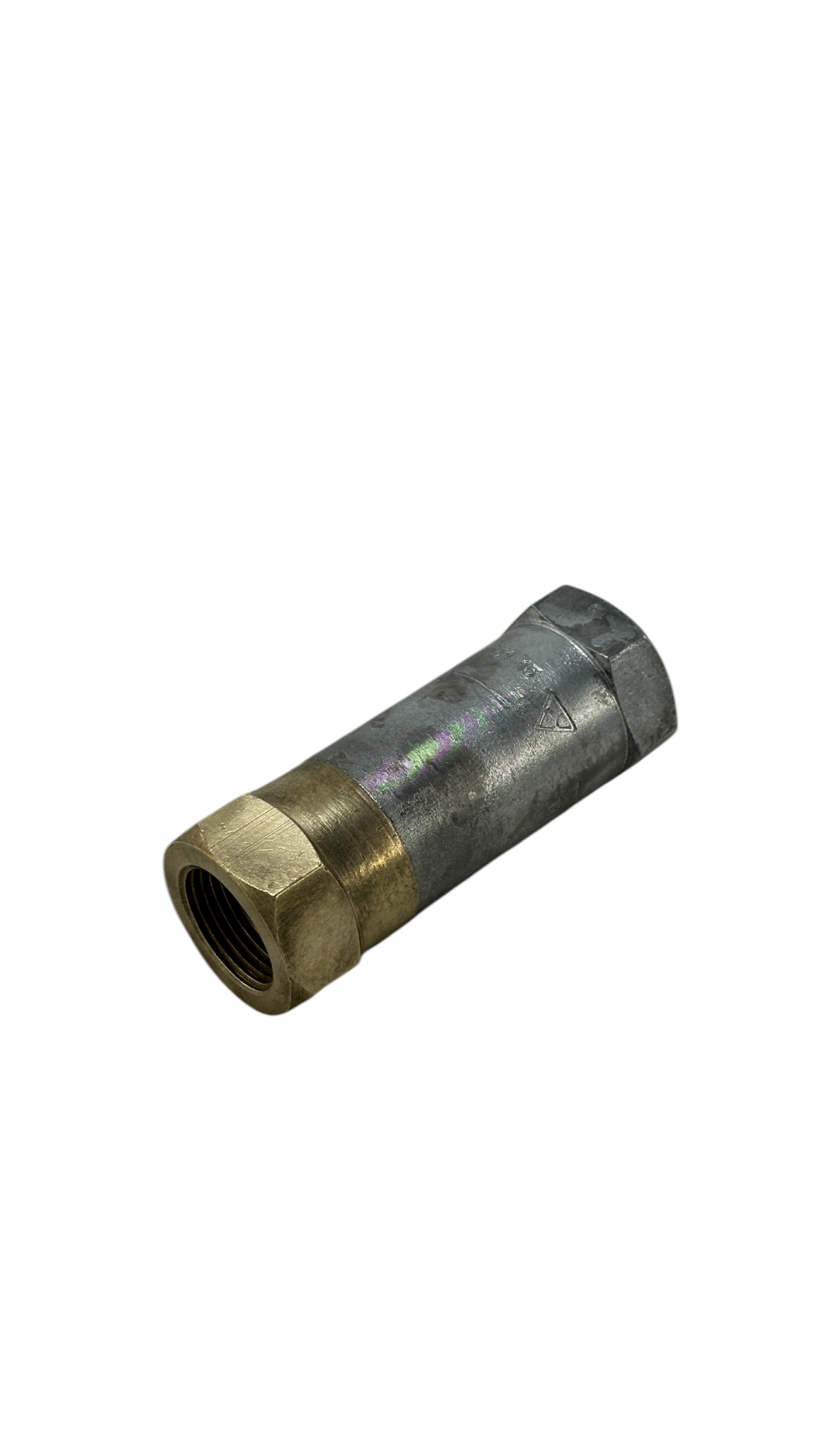

Гидроклапан обратный В51-14

Тип арматуры: клапан обратный

Диаметр, Ду, мм: 16

Давление, МПа: 6,3

Климатическое исполнение: УХЛ4

Рабочая среда: вода и пар, воздух, масло

Температура рабочей среды , С: от 0 до 200

Присоединение к трубопроводу: трубное

Размер, мм: длина 64

Функциональное назначение : обратная арматура

Обратный клапан В51-14 предназначен для предотвращения возникновения обратного потока рабочей среды, что нередко наблюдается в участках систем с падением давления. Он срабатывает автоматически за счет энергии рабочей среды в трубопроводе. Чтобы повысить чувствительность клапана к изменению направления потока и ускорить его закрытие, производители добавляют пружинную тарелку или дополнительный груз. Однако такие конструктивные решения увеличивают энергозатраты и провоцируют потери напора при перемещении среды по трубопроводу. Эти клапаны обеспечивают полное закрытие, при этом через небольшое отверстие в диске достигается естественная циркуляция. Размер отверстия подбирается изготовителем так, чтобы обеспечить необходимую циркуляцию среды. При использовании в качестве невозвратно-запорной арматуры клапан снабжают шпинделем или другим устройством, которое притягивает тарелку к седлу и фиксирует её в этом положении.

Трубопроводная арматура данного диаметра предназначена для работы со следующими средами: вода, воздух, аммиак, пар, влажный природный газ, нефтепродукты, жидкие и газообразные углеводороды, а также другими агрессивными и неагрессивными жидкими и газообразными средами.

Климатическое исполнение определяется как климатические условия эксплуатации арматуры и устанавливается в соответствии с ГОСТ 15150-69.

По заказу данные изделия могут быть изготовлены также из других марок нержавеющей стали: 05Х18АН5ФЛ, 07Х21Г7АН5, 08Х14Н10Т, 08Х22Н6Т, 10Х18Н4Г4Л, 10Х18Н9ТЛ, 12Х18Н10ТЛ, 14Х18Н4Г4Л, 15Х17Н12С4Т10, 16Х18Н12С4ТЮЛ, 16Х18Н12С4ТЮЛ, 20ХН3Л.

Рабочая среда — управление осуществляется без участия оператора под влиянием самой рабочей среды на запирающий элемент или чувствительный датчик. Трубное соединение применяется в трубопроводной арматуре с диаметром прохода менее 100 мм. Арматура такого типа имеет патрубки с цилиндрической внутренней резьбой. Это соединение требует минимального числа присоединительных элементов, отличается низкой металлоёмкостью и массой и обладает упрощённой конструкцией. По этим причинам оно широко применяется в случаях, когда такое соединение допускается.Обратную арматуру используют для защиты трубопроводов, насосов, сосудов и прочего оборудования от недопустимого изменения направления движения потока. Резкое изменение направления потока на обратное может повредить оборудование и привести к серьёзным нарушениям технологического процесса. Преимущества обратной арматуры — её способность нормально функционировать в аварийных ситуациях. Кроме того, с помощью обратной арматуры можно значительно снизить утечку рабочей среды из системы при повреждении участка. Принцип её действия состоит в исключении из эксплуатации защищаемого участка системы или оборудования. Существуют два основных типа обратной арматуры: невозвратно-запорная арматура и невозвратно-управляемая арматура. Различие невозвратно-управляемой арматуры состоит в возможности принудительного открытия или ограничения хода затвора.
