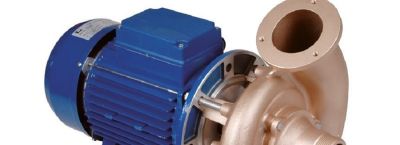

Насосы НР-Ф
Когда на производстве или в мастерской встает вопрос перекачивания агрессивных жидкостей, масел, топлива или просто технической воды, специалисты часто обращают внимание на оборудование, которое отличается неприхотливостью и надежностью. В этом ряду стоят роторные устройства, известные под маркировкой НР-Ф.
Это аббревиатура, за которой скрывается «Насос Ротационный Фланцевый», хотя в разных конструкторских бюро расшифровка может немного варьироваться. Подобные агрегаты проектировались для работы в системах смазки, гидравлики и топливоподачи стационарных установок, а также на транспортных средствах.
Понимание их устройства и особенностей помогает точно определиться с выбором.
В основе функционирования лежит принцип объемного нагнетания. Внутри корпуса вращаются роторы, которые захватывают рабочую среду и перемещают её из всасывающей полости в напорную.
Отсутствие сложных клапанных систем и непосредственный контакт деталей минимальны, что повышает надежность. В отличие от центробежных конструкций, эти механизмы создают высокое давление даже при небольшой подаче и способны перекачивать вязкие субстанции.
Многие модели НР-Ф выполняются по схеме шестеренного типа, где два зубчатых колеса передают усилие и обеспечивают герметичность. Меньшее распространение получили винтовые и шиберные модификации, но их базовые характеристики схожи.
Классификация этих устройств довольно обширна и опирается сразу на несколько критериев. Прежде всего, рассматривается конструктивное исполнение.
Бывают агрегаты с шестернями наружного или внутреннего зацепления. Для моделей НР-Ф чаще применяется внешнее зацепление с прямыми, косыми или шевронными зубьями.
Косозубые варианты работают тише и плавнее, что ценится в жилых зонах или на объектах с жесткими требованиями к шуму. Шевронная нарезка позволяет уравновесить осевые нагрузки, продлевая ресурс подшипниковых узлов. Другое направление классификации касается способа монтажа — большинство НР-Ф имеют фланцы для крепления и присоединения к трубопроводам, что соответствует их названию.
Отдельного внимания заслуживает деление по материалам корпуса и рабочих элементов. Для стандартных сред вроде минеральных масел или дизельного топлива используют чугунные корпуса.
Если предполагается контакт с химически активными жидкостями, коррозионностойкие стали становятся приоритетом. Бронзовые или латунные вставки применяются для водных эмульсий и в пищевых производствах.
Внутри одной серии могут встречаться исполнения с разными типами торцевых уплотнений: сальниковые набивки дешевле, но требуют периодического обслуживания, тогда как механические торцевые уплотнения обеспечивают полную герметичность и не нуждаются в регулировках.
Нормативная документация для этих механизмов базируется на нескольких ГОСТах и технических условиях. Заводы-изготовители руководствуются стандартами, регламентирующими основные параметры и присоединительные размеры.
Например, ГОСТ 13824-80 определяет параметрические ряды объемных гидромашин. Важным документом выступают межгосударственные стандарты на фланцы и присоединительные концы валов, что обеспечивает взаимозаменяемость с электродвигателями отечественного и импортного производства.
При выборе насоса для конкретной задачи стоит обращать внимание на соответствие технических условий предприятия-изготовителя отраслевым требованиям безопасности и надежности.
Принцип действия НР-Ф довольно нагляден. Приводной вал вращает ведущий ротор, который сцеплен с ведомым.
В момент выхода зубьев из зацепления в полостях образуется разрежение, и жидкость поступает внутрь через всасывающий патрубок. Далее среда переносится во впадинах зубьев по периферии корпуса к противоположной стороне.
Когда зубья вновь входят в зацепление, жидкость вытесняется в напорную магистраль. Герметизация между полостями всасывания и нагнетания обеспечивается минимальными зазорами и точной геометрией деталей. Винтовые модификации НР-Ф работают за счет перемещения жидкости вдоль оси винтов, что создает практически пульсацию свободный поток.
Пользоваться подобным оборудованием не так сложно, как может показаться неподготовленному человеку. Первым делом перед пуском обязательно проверяется уровень масла в корпусе, если конструкция предусматривает собственную смазочную ванну.
Валы должны свободно проворачиваться от руки, чтобы убедиться в отсутствии заеданий. Электродвигатель подключается строго в соответствии со схемой, указанной на шильдике, при этом направление вращения должно совпадать со стрелкой на корпусе.
Нельзя допускать работы без жидкости, это быстро выведет детали из строя. Для регулировки производительности часто используют перепускные клапаны или изменение частоты вращения привода.
Правильный подбор конкретной модели — задача, требующая анализа условий эксплуатации. Основными исходными данными служат тип перекачиваемой среды, её температура, вязкость и химическая активность.
От этих показателей зависит выбор материала уплотнений и корпуса. Следующий шаг — определение необходимой производительности и давления.
Производительность обычно выражается в литрах в минуту или кубометрах в час, и она прямо пропорциональна частоте вращения вала. Давление, которое способен создать агрегат, лимитируется прочностью деталей и мощностью привода. В характеристиках всегда указывается номинальное и максимальное рабочее давление, превышать которое рискованно.
Разновидности насосов НР-Ф могут отличаться способом разгрузки валов от гидравлических сил. В некоторых конструкциях применяются гидравлически разгруженные роторы, где давление жидкости действует симметрично, снижая нагрузку на подшипники.
Это решение увеличивает долговечность, но усложняет производство. Другие модели используют подшипники скольжения, смазываемые самой перекачиваемой средой.
Такая схема характерна для работы на чистых, неабразивных жидкостях и позволяет обойтись без внешних систем смазки. Встречаются версии с дополнительным охлаждением сальниковой камеры, что актуально для высоких температур.
Области применения подобных устройств охватывают множество сфер промышленности и коммунального хозяйства. Наиболее часто их можно встретить в системах смазки металлообрабатывающих станков и прокатных станов.
Они незаменимы для дозированной подачи масла к узлам трения. В нефтяной отрасли НР-Ф используются для перекачки сырой нефти, мазута, дизельного топлива на сливо-наливных эстакадах и в котельных.
Пищевая промышленность эксплуатирует специальные исполнения этих механизмов для патоки, растительных масел, шоколадной глазури и других вязких продуктов. Водоочистные сооружения применяют их для перекачивания осадков и реагентов.
Среди практических рекомендаций стоит выделить правило обязательной установки фильтра на всасывающей линии. Даже мелкие механические частицы, попавшие в рабочую зону, вызывают ускоренный износ зубьев и уплотнений.
Размер ячейки фильтра подбирается исходя из паспортных данных насоса. Также необходимо предусмотреть обводную линию с предохранительным клапаном, если система может быть перекрыта.
При работе с высоковязкими средами прогрев корпуса перед запуском иногда становится необходимостью для снижения пусковых моментов. Монтаж должен выполняться так, чтобы избежать напряжений в трубопроводе — фланцы соединяются без перекосов и натягов.
При сравнении разных исполнений НР-Ф между собой обращают внимание на частоту вращения. Для вязких продуктов паспортные обороты снижают, чтобы жидкость успевала заполнять впадины между зубьями.
Для маловязких, вроде воды или растворителей, напротив, стараются избегать слишком высоких скоростей из-за риска кавитации и падения объемного КПД. Существуют модификации с увеличенными зазорами для работы на загрязненных средах, например, при уборке разливов нефтепродуктов с песком или илом.
Есть и высокоточные варианты, где зазоры минимальны, что гарантирует хорошее всасывание даже у легколетучих жидкостей.
Параметры стандартных моделей часто варьируются в следующих пределах: производительность от 3 до 600 литров в минуту, давление до 2,5 МПа, а в особых случаях до 32 МПа. Температура перекачиваемой среды может лежать в диапазоне от -40 до +200 градусов Цельсия, если позволяют уплотнения.
Вязкость, с которой справляются подобные механизмы, доходит до нескольких тысяч сантистоксов. При выборе электродвигателя обязательно учитывают не только номинальную мощность, но и класс изоляции, а также степень защиты от внешних воздействий по стандарту IP.
Для уличной установки рекомендуются закрытые обдуваемые исполнения.
Важным моментом эксплуатации остается контроль за герметичностью соединений. С течением времени сальниковые уплотнения подтекают, и их необходимо подтягивать или заменять набивку.
Механические торцевые уплотнения в случае появления течи обычно меняют полностью, так как притирать их на месте сложно. За состоянием подшипниковых узлов следят по вибрации и шуму, своевременно пополняя смазку или заменяя подшипники при выработке.
Не стоит забывать и о консервации оборудования, если оно выводится из эксплуатации на длительный срок. Внутренние полости необходимо осушить и заполнить консервационным маслом.
Случается, что модели НР-Ф путают с насосами других типов из-за схожести маркировки, но важно помнить, что в каталогах многих заводов НР-Ф означает именно роторный фланцевый агрегат. Он может использоваться как самостоятельная единица или входить в состав насосных станций и маслоустановок.
Приобретая такое устройство, всегда проверяйте комплектность поставки: иногда в комплекте идут ответные фланцы, крепеж и уплотнительные кольца, что существенно упрощает монтаж. Гарантийные обязательства производителя распространяются только при соблюдении всех правил транспортировки и хранения.
Для тех, кто сталкивается с необходимостью замены вышедшего из строя экземпляра, существуют таблицы взаимозаменяемости с продукцией других заводов. Это позволяет подобрать аналог с теми же присоединительными размерами и характеристиками без переделки обвязки трубопроводов.
Однако слепая замена без сверки габаритов может обернуться несовпадением высоты вала или расположения фундаментных отверстий. Всегда лучше иметь под рукой паспорт изделия или снять точные размеры с места установки.
Некоторые модели могут оснащаться встроенным перепускным клапаном. Это удобно для упрощения схемы, но требует понимания его настроек.
Клапан настраивается на определенное давление срабатывания и не должен использоваться для постоянной работы, так как жидкость, перепускаемая обратно на вход, нагревается. Для частотного регулирования производительности современные электродвигатели в паре с преобразователями частоты дают возможность точно дозировать подачу.
Однако при снижении оборотов необходимо следить, чтобы создаваемого давления было достаточно для преодоления сопротивления системы.
В условиях агрессивных сред, таких как кислоты или щелочи, стандартный чугун быстро выходит из строя. Для этих целей существуют насосы НР-Ф в исполнении из нержавеющих марок стали типа 12Х18Н10Т или более дорогих сплавов.
Уплотнения в таких версиях изготавливаются из фторопласта или специальных эластомеров. Химическая стойкость материала должна подтверждаться документацией, ведь неверный выбор способен привести к аварии.
Иногда корпус изнутри покрывают защитными полимерными составами, что расширяет сферу использования.
В пищевых технологиях к оборудованию предъявляются дополнительные санитарные требования. Конструкция должна легко разбираться для мойки и не иметь застойных зон.
Для этих целей разработаны быстроразъемные соединения и специальная обработка поверхности. Такие агрегаты часто моются горячими моющими растворами, что накладывает отпечаток на выбор материалов уплотнений.
В пищевых версиях исключается попадание смазки в продукт, поэтому используются сухие магнитные муфты или специальные пищевые смазки в закрытых подшипниках.
Говоря о ремонте, стоит отметить, что восстановление геометрии рабочих поверхностей — дело трудоемкое. Чаще при износе проще заменить пару роторов в сборе, чем пытаться восстановить ее наплавкой или шлифовкой.
Зазоры в насосе строго нормированы, и любое их увеличение ведет к падению производительности. В некоторых конструкциях предусмотрена регулировка торцевых зазоров с помощью прокладок, что позволяет немного компенсировать износ.
Но этот ресурс ограничен, и через определенное время все равно потребуется капитальный ремонт или замена.
Значительную роль в долговечности играет правильный подбор вязкости рабочей жидкости. Слишком жидкая среда увеличивает внутренние перетечки, снижая КПД, а слишком густая создает повышенное сопротивление на всасывании и может вызвать кавитацию.
При работе с маловязкими средами иногда рекомендуют увеличивать частоту вращения, но здесь важно не превысить критическую скорость, при которой начинается срыв потока. Опытные эксплуатационщики всегда обращают внимание на показания манометров на входе и выходе, чтобы вовремя заметить отклонения от нормы.
В условиях низких температур вязкость масел резко возрастает, и пуск насоса без предварительного разогрева может обернуться поломкой вала или зубьев. Поэтому в системах, работающих на открытом воздухе зимой, предусматривают электроподогрев корпуса или используют масла с низкотемпературными присадками.
Для аварийных ситуаций иногда монтируют байпас с обратным клапаном, чтобы при отключении электричества жидкость могла циркулировать самотеком, не разрушая уплотнения.
Корпусные детали отливаются из серого или высокопрочного чугуна, реже из стального литья. Точность обработки посадочных мест под подшипники и расточек под роторы должна быть высокой, иначе неизбежны вибрации.
Современные обрабатывающие центры с ЧПУ позволяют добиться идеальной соосности, что положительно сказывается на ресурсе. Покупка дешевого оборудования с ручной подгонкой часто оборачивается постоянными простоями из-за ремонта.
Монтаж таких агрегатов на фундаментную раму требует тщательной выверки горизонтальности. Перекосы приводят к дополнительным нагрузкам на муфту и подшипники электродвигателя.
Для соединения валов чаще всего используются упругие втулочно-пальцевые муфты, которые компенсируют небольшие неточности сборки и гасят вибрации. При эксплуатации необходимо следить за состоянием резиновых втулок, так как их износ вызывает биение и шум.
В заключение этого обзора хочется отметить, что насосы НР-Ф, несмотря на кажущуюся простоту, требуют к себе уважительного и вдумчивого отношения. Только при соблюдении всех правил они служат годами, обеспечивая бесперебойную работу гидравлических систем, смазочных станций и технологических линий.
Знание их классификации, принципов работы и нюансов подбора позволяет избежать многих проблем и выбрать оптимальный вариант для конкретных производственных задач. Помните, что консультация с производителем или официальным дистрибьютором всегда полезна, ведь они владеют самой свежей информацией о модификациях и возможностях поставки.
